DWL-6700APEOL EOS

Внешняя беспроводная двухдиапазонная унифицированная точка доступа с поддержкой PoE

Описание

Внешняя беспроводная двухдиапазонная унифицированная точка доступа D-Link DWL-6700AP предназначена для применения в корпоративных сетях, где требуется передача данных на малые и средние расстояния.

2 диапазона частот
5 ГГц для организации WDS-соединений, 2,4 ГГц для создания локальной беспроводной сети
Стандарт беспроводной связи 802.11n
Скорость подключения – до 300 Мбит/с
Возможность использования вне помещений
Широкий диапазон рабочих температур – от -30°C до 50°С
Защищенный корпус
Пластиковый корпус с классом защиты от попадания пыли и влаги IP55
Максимально эффективная установка
Индикатор уровня сигнала Wi-Fi, позволяющий подобрать оптимальное место для установки точки доступа
Централизованное управление
Работа в режиме управляемой точки доступа с использованием беспроводных коммутаторов и контроллеров D-Link
Гибкий доступ к беспроводной сети

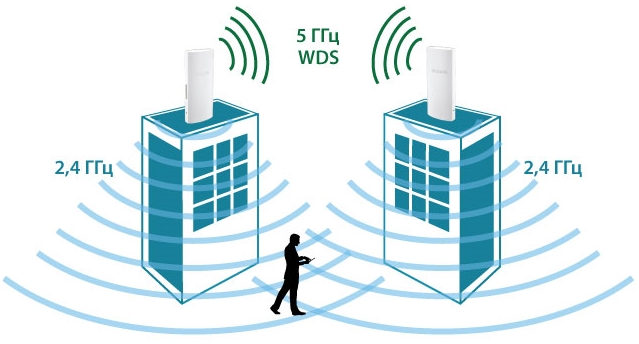

Точка доступа поддерживает технологию MIMO 2x2 и оснащена двумя встроенными направленными антеннами с коэффициентом усиления 8 dBi для частотного диапазона 5 ГГц и двумя всенаправленными антеннами с коэффициентом усиления 3 dBi для 2,4 ГГц. Такое решение позволяет обеспечить стабильную работу WDS-соединений на средних расстояниях в диапазоне 5 ГГц и при этом организовать локальный доступ к беспроводной сети в диапазоне 2,4 ГГц.


Централизованное управление беспроводной сетью
При работе с унифицированными коммутаторами или контроллерами D-Link точка доступа DWL-6700AP поддерживает централизованное управление, что позволяет легко настраивать и управлять большим количеством ТД. После обнаружения точек доступа коммутатором или контроллером администратор может задать единую конфигурацию сразу для всех ТД вместо того, чтобы настраивать каждую ТД по отдельности. В дополнение к этому предусмотрена возможность централизованного управления радиочастотными ресурсами и настройками безопасности, что в свою очередь позволяет администратору заранее выявить потенциальные недостатки и уязвимости в сети.

Индикатор мощности сигнала Wi-Fi и кнопка удаленного сброса
Данная точка доступа оснащена индикатором сигнала Wi-Fi, позволяющим отслеживать уровень сигнала WDS-соединения для частотного диапазона 5 ГГц. Таким образом, администратор легко сможет определить оптимальное расположение ТД, необходимое для получения максимального уровня сигнала при приеме от ТД на противоположной стороне, даже если две точки доступа находятся на расстоянии 2 км друг от друга. Помимо основной кнопки сброса к заводским настройкам, расположенной непосредственно на корпусе точки доступа, возврат к заводским установкам может осуществляться удаленно с помощью специальной кнопки на PoE-инжекторе, входящем в комплект поставки ТД.

Quality of Service
DWL-6700AP поддерживает стандарт 802.1p Quality of Service (QoS) для увеличения пропускной способности и производительности при передаче чувствительного к задержкам трафика, например, VoIP и потокового видео. Т.к. DWL-6700AP поддерживает WMM, то в случае высокой загрузки сети в первую очередь будет обрабатываться трафик с наивысшим приоритетом. Кроме того, точка доступа DWL-6700AP поддерживает функцию балансировки нагрузки. Если несколько ТД с включенной функцией балансировки нагрузки находятся в непосредственной близости друг от друга, то ТД, ресурсы которой полностью используются, будет отклонять новые запросы на подключение. Вместо этого запрос на подключение будет принят соседней точкой доступа. Таким образом, благодаря использованию этой функции нагрузка на точки доступа будет распределяться равномерно.

Характеристики

Аппаратное обеспечение
Интерфейсы
• IEEE 802.11a/b/g/n
• Два порта LAN 10/100Base-TX с поддержкой PoE (подача PoE на LAN1 или LAN2, проприетарная реализация PoE (Passive PoE), не соответствует стандартам 802.3af/at)
Индикаторы
• Состояние
• LAN1
• LAN2
• Индикатор мощности сигнала Wi-Fi (5 GHz)
• 2.4 GHz
Кнопки
• Кнопка сброса к заводским настройкам
Антенна
• 5 ГГц: Две встроенные направленные антенны с коэффициентом усиления 8 dBi
• 2,4 ГГц: Две встроенные всенаправленные антенны с коэффициентом усиления 3 dBi
Схема MIMO
• 2x2
Корпус
• Пластиковый (класс защиты IP55)
Параметры беспроводного модуля
Стандарты
• IEEE 802.11a/b/g/n
Диапазон частот
• 802.11b/g/n: от 2,4 ГГц до 2,4835 ГГц
• 802.11a/n: от 5,15 ГГц до 5,825 ГГц
Безопасность беспроводного соединения
• До 8 SSID, 4 SSID на диапазон
• 802.1Q VLAN
• WPA-Personal / Enterprise
• WPA2-Personal / Enterprise
• AES и TKIP
• Фильтрация по MAC-адресам
Скорость беспроводного соединения
• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n1:

MCS
GI=800ns
GI=400ns

20 МГц
40 МГц
20 МГц
40 МГц
0
6,5
7,2
13,5
15
1
13
14,4
27
30
2
19,5
21,7
40,5
45
3
26
28,9
54
60
4
39
43,3
81
90
5
52
57,8
108
120
6
58,5
65
121,5
135
7
65
72,2
135
150
8
13
12,444
27
30
9
26
28,889
54
60
10
39
43,333
81
90
11
52
57,778
108
120
12
78
86,667
162
180
13
104
115,556
216
240
14
117
130,000
243
170
15
130
144,444
270
300
Единица измерения: Мбит/с
Выходная мощность передатчика
Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
• IEEE 802.11a:
   20 dBm при 6~18 Мбит/с
   19 dBm при 24 Мбит/с
   18 dBm при 36 Мбит/с
   17 dBm при 48 Мбит/с
   15 dBm при 54 Мбит/с
• IEEE 802.11b:
   20 dBm при 1 Мбит/с
   19 dBm при 2 Мбит/с
   17 dBm при 5,5 и 11 Мбит/с
• IEEE 802.11g:
   20 dBm при 6~18 Мбит/с
   19 dBm при 24 Мбит/с
   18 dBm при 36 Мбит/с
   17 dBm при 48 Мбит/с
   15 dBm при 54 Мбит/с
• IEEE 802.11n:
   2,4 ГГц/HT-20:
   20 dBm при MCS0-MCS3, MCS8-MCS11
   19 dBm при MCS4, MCS12
   18 dBm при MCS5, MCS13
   17 dBm при MCS6, MCS14
  16 dBm при MCS7, MCS15
   2,4 ГГц/HT-40:
   19 dBm при MCS0-MCS3, MCS8-MCS11
   17 dBm при MCS4, MCS12
   16 dBm при MCS5, MCS13
   14 dBm при MCS6-MCS7, MCS14-MCS15
   5 ГГц/HT-20:
   11±2 dBm при MCS0-MCS3, MCS8-MCS11
   10±2 dBm при MCS4-MCS5, MCS12-MCS-13
   9±2 dBm при MCS6-MCS7, MCS14-MCS15
   5 ГГц/HT-40:
   11±2 dBm при MCS0-MCS3, MCS8-MCS11
   10±2 dBm при MCS4-MCS5, MCS12-MCS-13
   9±2 dBm при MCS6-MCS7, MCS14-MCS15
Чувствительность приемника
• IEEE 802.11a:
   -85 dBm при 6 Мбит/с
   -84 dBm при 9 и 12 Мбит/с
   -82 dBm при 18 Мбит/с
   -78 dBm при 24 Мбит/с
   -73 dBm при 36 Мбит/с
   -70 dBm при 48 Мбит/с
   -68 dBm при 54 Мбит/с
• IEEE 802.11b:
   -89 dBm при 1 и 2 Мбит/с
   -84 dBm при 5,5 и 11 Мбит/с
• IEEE 802.11g:
   -85 dBm при 6 Мбит/с
   -84 dBm при 9 и 12 Мбит/с
   -82 dBm при 18 Мбит/с
   -78 dBm при 24 Мбит/с
   -73 dBm при 36 Мбит/с
   -70 dBm при 48 Мбит/с
   -68 dBm при 54 Мбит/с
• IEEE 802.11n:
   2,4 ГГц/HT-20:
   -82 dBm при MCS0/8
   -79 dBm при MCS1/9
   -77 dBm при MCS2/10
   -74 dBm при MCS3/11
   -70 dBm при MCS4/12
   -66 dBm при MCS5/13
   -65 dBm при MCS6/14
   -64 dBm при MCS7/15
   2,4 ГГц/HT-40:
   -79 dBm при MCS0/8
   -76 dBm при MCS1/9
   -74 dBm при MCS2/10
   -71 dBm при MCS3/11
   -67 dBm при MCS4/12
   -63 dBm при MCS5/13
   -62 dBm при MCS6/14
   -61 dBm при MCS7/15
   5 ГГц/HT-20:
   -82±2 dBm при MCS0/8
   -79±2 dBm при MCS1/9
   -77±2 dBm при MCS2/10
   -74±2 dBm при MCS3/11
   -70±2 dBm при MCS4/12
   -66±2 dBm при MCS5/13
   -65±2 dBm при MCS6/14
   -64±2 dBm при MCS7/15
   5 ГГц/HT-40:
   -79±2 dBm при MCS0/8
   -76±2 dBm при MCS1/9
   -74±2 dBm при MCS2/10
   -71±2 dBm при MCS3/11
   -67±2 dBm при MCS4/12
   -64±2 dBm при MCS5/13
   -63±2 dBm при MCS6/14
   -62±2 dBm при MCS7/15
Функциональные возможности
Сетевое управление
• Web-интерфейс (HTTP / HTTPS)
Режимы работы
• Точка доступа
• WDS
Поддерживаемые функции
• Quality of Service (QoS)
• WMM
Стандарты
• IEEE 802.3i
• IEEE 802.3u
• IEEE 802.3x
Физические параметры
Вес • 495 г
Размеры
• 280 x 115 x 50 мм
Условия эксплуатации
Питание
• PoE (подача PoE на LAN1 или LAN2, проприетарная реализация PoE, не соответствует стандартам 802.3af/at)
• Адаптер питания (PoE-инжектор), выход: 24 В постоянного тока, 1 А
Максимальная потребляемая мощность
• 8 Вт (при работе с PoE-инжектором, входящим в комплект поставки)
Защита от статического электричества
• До 6 кВ
Температура
• Рабочая: от -30° до 50° C
• Хранения: от -30° до 65° C
Влажность
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 95% без конденсата
Комплект поставки
• Беспроводная точка доступа DWL-6700AP
• Ethernet-кабель
• Адаптер питания (PoE-инжектор)
• Набор из провода заземления и винта
• Набор для монтажа на стену (только для ревизии /A3)
• Хомуты для кабелей (2 шт.)
• Кабель питания
• Гарантийный талон
• Установочный компакт-диск
Прочее
Сертификаты
• CE
• EN 301 893 V1.7.1 (2012-06) (DFS/TPC)
• EN 300 328 V1.8.1 (2012-06)
• FCC
• IC
• cUL
• LVD
• C-Tick
• NCC
• Wi-Fi
• TELEC
1 Максимальная скорость беспроводной передачи данных определена спецификациями стандарта IEEE 802.11n. Скорость передачи данных может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность.

Сертификаты

Заказ

DWL-6700AP/RU/A2A  Внешняя беспроводная двухдиапазонная унифицированная точка доступа с поддержкой PoE

Изображения

DWL-6700AP/Ax

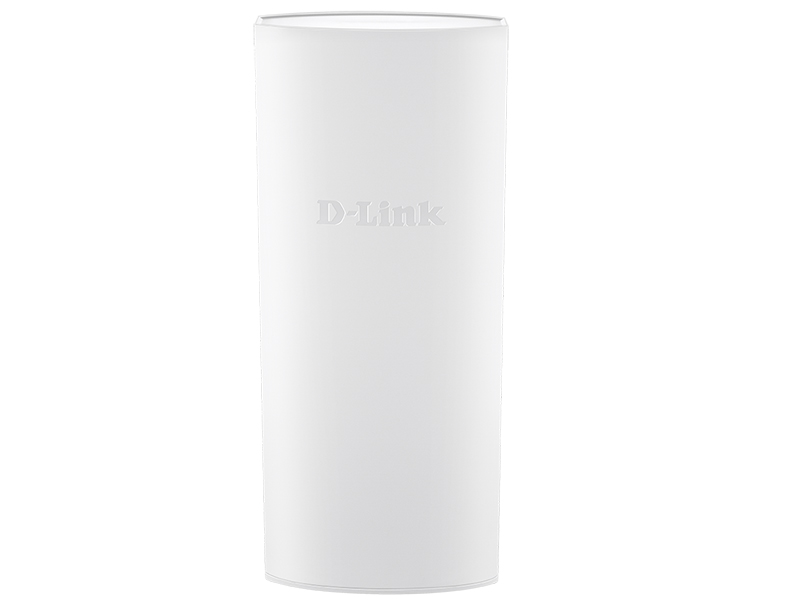

Вид спереди

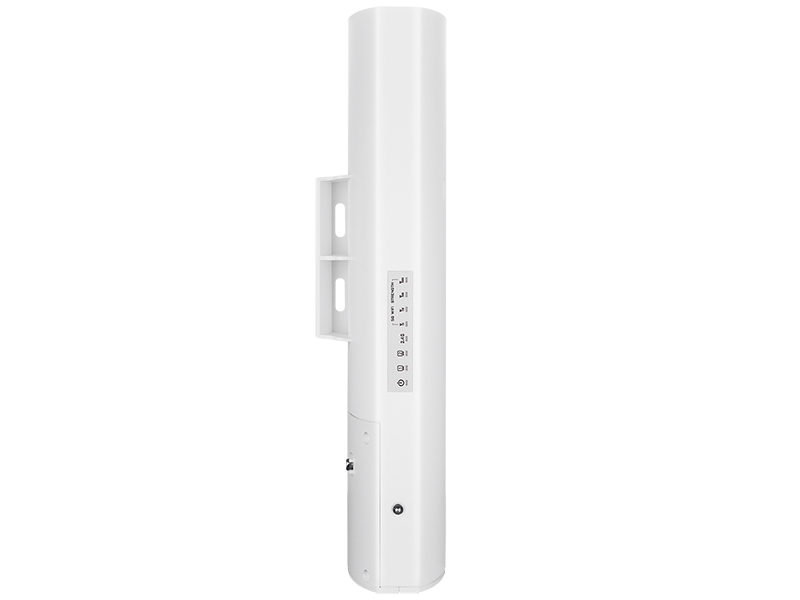

Вид справа

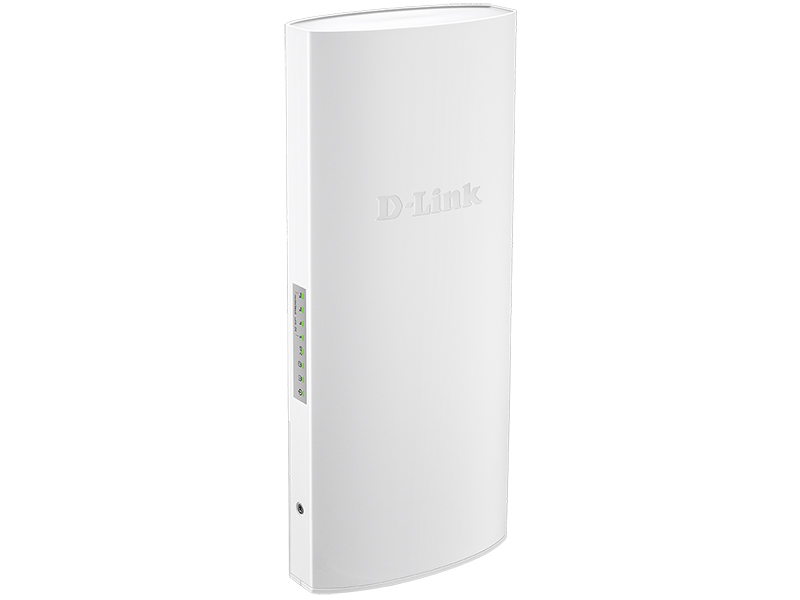

Вид слева

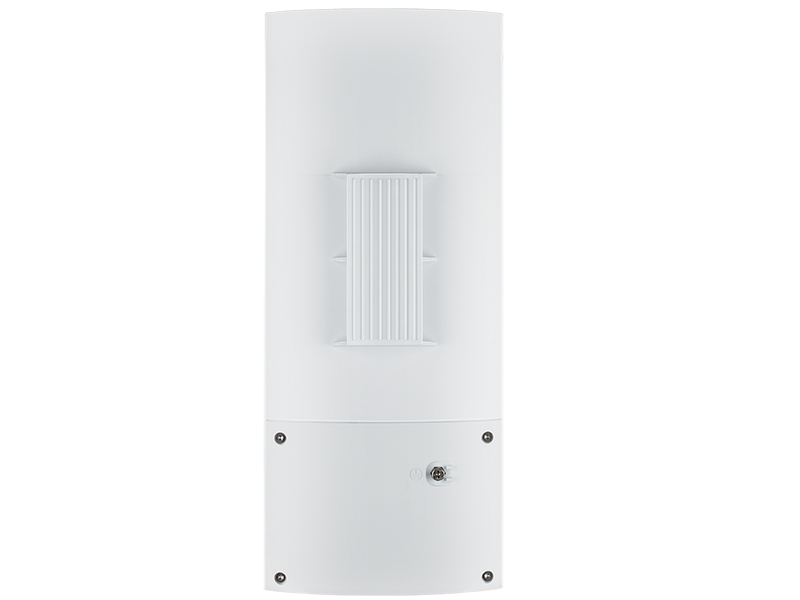

Вид сзади
