DWL-8710APEOL EOS

Внешняя беспроводная двухдиапазонная унифицированная точка доступа AC1200 с поддержкой РоЕ

Описание

Внешняя беспроводная двухдиапазонная унифицированная точка доступа DWL‑8710AP с поддержкой РоЕ предназначена для применения в корпоративных сетях, где требуется передача данных на малые и средние расстояния. DWL‑8710AP легко впишется в существующую сеть благодаря удобному управлению, высокой производительности и соответствию растущим требованиям к сетевым устройствам.

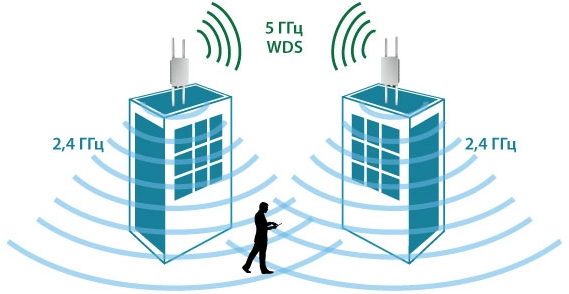

2 диапазона частот
5 ГГц для организации WDS-соединений, 2,4 ГГц для создания локальной беспроводной сети
Современный стандарт беспроводной связи 802.11ac
Общая скорость беспроводного соединения – до 1200 Мбит/с1
Возможность использования вне помещений
Широкий диапазон рабочих температур – от -40° до 60°С
Защищенный корпус
Металлический корпус с классом защиты от попадания пыли и влаги IP67
Максимально эффективная установка
Индикатор уровня сигнала Wi-Fi, позволяющий подобрать оптимальное место для установки точки доступа
Централизованное управление
Работа в режиме управляемой точки доступа с использованием беспроводных коммутаторов и контроллеров D-Link

Поддержка РоЕ
Поддержка Power over Ethernet (PoE) позволяет передавать данные и питание по одному Ethernet-кабелю

Высокоскоростное беспроводное соединение
Точка доступа DWL-8710AP оснащена двумя радиомодулями. Один из них работает на частоте 2,4 ГГц с использованием технологии MIMO 2x2, с интерфейсом IEEE 802.11n и поддержкой скорости беспроводного соединения до 300 Мбит/с. Второй радиомодуль работает на частоте 5 ГГц с использованием MIMO 2x2, с интерфейсом IEEE 802.11ac и поддержкой скорости беспроводного соединения до 867 Мбит/с. DWL-8710AP оснащен двумя сетевыми интерфейсами Gigabit Ethernet, спроектированными для легкого подключения к сети таких устройств, как камеры или другие точки доступа.


Надежный корпус
Предназначенная для использования в суровых погодных условиях, точка доступа DWL-8710AP выполнена во всепогодном корпусе, который соответствует классу защиты IP67 и обеспечивает работу устройства в температурном диапазоне от -40 до 60°С.

Централизованное управление беспроводной сетью
При работе совместно с унифицированными коммутаторами/контроллерами D‑Link возможно централизованное управление точками доступа DWL-8710AP в количестве до 1024 единиц (при использовании четырех DWC-2000, объединенных в кластер). Это позволяет легко расширять зону покрытия беспроводной сети.

Безопасность
В режиме автономной точки доступа защита беспроводной сети и контроль за подключением клиентов осуществляются с помощью протоколов шифрования WEP, WPA/WPA2 (Personal/Enterprise), аутентификации 802.1X, фильтрации по MAC‑адресу, механизма изоляции беспроводного клиента и возможности отключения широковещания SSID. В режиме управляемой точки доступа функционал безопасности расширяется за счет применения функции адаптивного портала (Captive Portal) и технологии WIDS для обнаружения неавторизованных точек доступа/клиентов и предотвращения попыток несанкционированного доступа.

Автоматическая настройка частотного плана и мощности2
При использовании контроллера для управления несколькими точками доступа поддерживается функция автоматической регулировки частотного плана и мощности точек доступа, позволяющая повысить отказоустойчивость и организовать бесперебойную работу сети. Данный функционал обеспечивает переключение точек доступа на менее загруженный канал и позволяет автоматически регулировать мощность излучения для снижения взаимных помех или устранения зон со слабым уровнем сигнала.

Quality of Service
DWL-8710AP поддерживает стандарт 802.1p Quality of Service (QoS) для увеличения пропускной способности и производительности при передаче чувствительного к задержкам трафика, например, VoIP или потокового видео. Для более эффективного управления пропускной способностью беспроводной сети поддерживается функция WMM, позволяющая назначать различным типам трафика необходимые уровни приоритета.

Балансировка нагрузки
Кроме того, точка доступа DWL-8710AP поддерживает функцию балансировки нагрузки. Если несколько ТД с включенной функцией балансировки нагрузки находятся в непосредственной близости друг от друга, то ТД, ресурсы которой полностью используются, будет отклонять новые запросы на подключение. Вместо этого запрос на подключение будет принят соседней точкой доступа. Таким образом, благодаря использованию этой функции нагрузка на точки доступа будет распределяться равномерно.
1 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11ac. Реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.
2 Данная функция доступна при использовании унифицированной точки доступа совместно с унифицированными беспроводными коммутаторами/ контроллерами D-Link.

Характеристики

Аппаратное обеспечение
Интерфейсы
• 2 порта 10/100/1000Base-T (один с поддержкой PoE 802.3at)
Индикаторы
• Power
• LAN1
• LAN2
• 2.4 GHz
• 5 GHz
Антенна
• Две внешние всенаправленные антенны с коэффициентом усиления 5dBi (2,4 ГГц)
• Две внешние всенаправленные антенны с коэффициентом усиления 7dBi (5 ГГц)
• Антенные разъемы — тип N (N Jack)
Схема MIMO
• 2х2
Корпус
• Металл, поликарбонат (класс защиты IP67)
• GORE®Vent
• Сертификат UL2043
Параметры беспроводного модуля
Стандарты
• 802.11a
• 802.11b
• 802.11g
• 802.11n
• 802.11ac
Диапазон частот
• 2400 МГц ~ 2484 МГц
• 5150 МГц ~ 5350 МГц , 5650 ~ 5850 МГц
Безопасность беспроводного соединения
• WPA-Personal / Enterprise
• WPA2-Personal / Enterprise
• 64/128/152-битное шифрование WEP
• Управление доступом на основе МАС-адресов
• AES
• TKIP
Скорость беспроводного соединения
• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48, 54  Мбит/с
• IEEE 802.11b: 1, 2, 5.5, 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54  Мбит/с
• IEEE 802.11n: HT MCS 0 ~ 15 (до 300 Мбит/с)
• IEEE 802.11ac: VHT MCS 0 ~ 9 (до 866,7 Мбит/с)
Выходная мощность передатчика

* Значение максимальной выходной мощности передатчика зависит от радиочастотного регулирования Вашей страны.

Для региона Россия (RU) выходная мощность передатчика ограничена до 20 dBm в диапазонах 2400 – 2483,5 МГц и 5150 – 5350 МГц, максимальная мощность передатчика без ограничений - до 25 dBm в диапазоне 2,4 ГГц, до 20 dBm в диапазоне 5 ГГц.

• IEEE 802.11a:
Диапазон частот 5150 – 5350 МГц (каналы 36, 40, 44, 48, 52, 56, 60, 64)
15 dBm при 6~54 Мбит/с
Диапазон частот 5650 – 5850 МГц (каналы 132, 136, 140, 149, 153, 157, 161, 165)
20 dBm при 6~54 Мбит/с
• IEEE 802.11b:
20 dBm при 1, 2, 5.5 и 11 Мбит/с
• IEEE 802.11g:
20 dBm при 6~54 Мбит/с
• IEEE 802.11n:
2,4 ГГц/HT-20:
20 dBm при MCS0-MCS4, MCS8-MCS12
19 dBm при MCS5-MCS7, MCS13-MCS15
2,4 ГГц/HT-40:
18,5 dBm при MCS0-MCS7, MCS8-MCS15

5 ГГц/HT-20:
Диапазон частот 5150 – 5350 МГц (каналы 36, 40, 44, 48, 52, 56, 60, 64)
16 dBm при MCS0-MCS7, MCS8-MCS15
Диапазон частот 5650–5850 МГц (каналы 132, 136, 140, 149, 153, 157, 161, 165)
20 dBm при MCS0-MCS7, MCS8-MCS15
5 ГГц/HT-40:
Диапазон частот 5150 – 5350 МГц (каналы 36, 40, 44, 48, 52, 56, 60, 64)
15 dBm при MCS0-MCS7, MCS8-MCS15
Диапазон частот 5650–5850 МГц (каналы 132, 136, 140, 149, 153, 157, 161, 165)
18 dBm при MCS0-MCS7, MCS8-MCS15

• IEEE 802.11ac:
VHT-20:
Диапазон частот 5150–5350 МГц (каналы 36, 40, 44, 48, 52, 56, 60, 64)
16 dBm при MCS0-MCS9
Диапазон частот 5650–5850 МГц (каналы 132, 136, 140, 149, 153, 157, 161, 165)
20 dBm при MCS0-MCS9
VHT-40:
Диапазон частот 5150–5350 МГц (каналы 36, 40, 44, 48, 52, 56, 60, 64)
15 dBm при MCS0-MCS9
Диапазон частот 5650–5850 МГц (каналы 132, 136, 140, 149, 153, 157, 161, 165)
16 dBm при MCS0-MCS9
VHT-80:
Диапазон частот 5150–5350 МГц (каналы 36, 40, 44, 48, 52, 56, 60, 64)
14 dBm при MCS0-MCS9
Диапазон частот 5650–5850 МГц (каналы 132, 136, 140, 149, 153, 157, 161, 165)
12 dBm при MCS0-MCS9

Чувствительность приемника
• 5 ГГц IEEE 802.11a:
-76 dBm при 54 Мбит/с
-77 dBm при 48 Мбит/с
-81 dBm при 36 Мбит/с
-85 dBm при 24 Мбит/с
-88 dBm при 18 Мбит/с
-90 dBm при 12 Мбит/с
-92 dBm при 9 Мбит/с
-94 dBm при 6 Мбит/с
• 2,4 ГГц IEEE 802.11b:
-91 dBm при 11 Мбит/с
-94 dBm при 5,5 Мбит/с
-96 dBm при 2 Мбит/с
-99 dBm при 1 Мбит/с
• 2,4 ГГц IEEE 802.11g:
-77 dBm при 54 Мбит/с
-78 dBm при 48 Мбит/с
-83 dBm при 36 Мбит/с
-86 dBm при 24 Мбит/с
-89 dBm при 18 Мбит/с
-92 dBm при 12 Мбит/с
-93 dBm при 9 Мбит/с
-95 dBm при 6 Мбит/с
• 2,4 ГГц IEEE 802.11n HT20:
-73 dBm при MCS7/15
-75 dBm при MCS6/14
-77 dBm при MCS5/13
-81 dBm при MCS4/12
-85 dBm при MCS3/11
-88 dBm при MCS2/10
-90 dBm при MCS1/9
-94 dBm при MCS0/8
• 2,4 ГГц IEEE 802.11n HT40:
-71 dBm при MCS7/15
-73 dBm при MCS6/14
-74 dBm при MCS5/13
-78 dBm при MCS4/12
-82 dBm при MCS3/11
-85 dBm при MCS2/10
-87 dBm при MCS1/9
-91 dBm при MCS0/8
• 5 ГГц IEEE 802.11n НT20:
-73 dBm при MCS7/15
-74 dBm при MCS6/14
-75 dBm при MCS5/13
-80 dBm при MCS4/12
-83 dBm при MCS3/11
-86 dBm при MCS2/10
-88 dBm при MCS1/9
-92 dBm при MCS0/8
• 5 ГГц IEEE 802.11n HT40:
-70 dBm при MCS7/15
-71 dBm при MCS6/14
-73 dBm при MCS5/13
-77 dBm при MCS4/12
-80 dBm при MCS3/11
-83 dBm при MCS2/10
-86 dBm при MCS1/9
-90 dBm при MCS0/8
• 5 ГГц IEEE 802.11ac VHT20:
-67 dBm при MCS8
-72 dBm при MCS7
-74 dBm при MCS6
-75 dBm при MCS5
-80 dBm при MCS4
-83 dBm при MCS3
-86 dBm при MCS2
-88 dBm при MCS1
-92 dBm при MCS0
• 5 ГГц IEEE 802.11ac VHT40:
-63 dBm при MCS9
-65 dBm при MCS8
-70 dBm при MCS7
-71 dBm при MCS6
-73 dBm при MCS5
-77 dBm при MCS4
-80 dBm при MCS3
-83 dBm при MCS2
-86 dBm при MCS1
-90 dBm при MCS0
• 5 ГГц IEEE 802.11ac VHT80:
-60 dBm при MCS9
-62 dBm при MCS8
-66 dBm при MCS7
-68 dBm при MCS6
-69 dBm при MCS5
-74 dBm при MCS4
-77 dBm при MCS3
-80 dBm при MCS2
-82 dBm при MCS1
-86 dBm при MCS0
Функциональные возможности
Стандарты
• IEEE 802.3u
• IEEE 802.3x
• IEEE 802.3ab
Режимы работы
• Access Point
• WDS
Поддерживаемые функции
• Multiple SSID: до 32 SSID (16 SSID на радиодиапазон)
• 802.1Q VLAN
• Настраиваемый QoS
• Изоляция Wi-Fi-клиентов
• Классификация сторонних точек доступа
• Кластер точек доступа (до 16 устройств)
Управление
• Автономный режим
• Управляемый режим (совместимые контроллеры/коммутаторы — DWC-1000, DWC-2000, DWS-3160-24XX, DWS-4026)
• Web-интерфейс (HTTP/HTTPS)
• Интерфейс командной строки (CLI: telnet, SSH)
• SNMP
Совместимое оборудование и аксессуары
Антенны
ANT24-0800
ANT24-0801
ANT24-1201
ANT24-1202
ANT24-1400
ANT24-1800
ANT24-2100
ANT70-0800
ANT70-1000
ANT70-1400N
ANT70-1800
Удлинитель
ANT24-CB06N (только с внешними антеннами)
ANT24-CB09N (только с внешними антеннами)
Кабель
ANT70-CB1N (только с внешними антеннами)
Модуль грозозащиты
ANT70-SP (только с внешними антеннами)
Физические параметры
Вес
• 1795 г (без антенн)
• 2053 г (с антеннами)
Размеры
• 220 x 250 x 45 мм (без кронштейна)
Условия эксплуатации
Питание
• РоЕ (соответствует стандарту 802.3at)
Максимальная потребляемая мощность
• 16,5 Вт
Температура
• Рабочая: от -40° до 70°С
• Хранения: от -40° до 70°С
Влажность
• Рабочая: от 10% до 90% без конденсата
• Хранения: от 5% до 90% без конденсата
Комплект поставки
• Беспроводная точка доступа DWL-8710AP
• 2 антенны 2,4 ГГц
• 2 антенны 5 ГГц
• 4 заглушки для антенного разъема
• 2 влагозащищенных уплотнителя для Ethernet-кабеля
• Провод заземления (180 см)
• Комплект для крепления на стене/мачте
• CD-диск
• Гарантийный талон
Прочее
Сертификаты
• CE
• EN 301 893 V1.7.1 (2012-06) (DFS/TPC)
• EN 300 328 V1.8.1 (2012-06)
• FCC
• IC
• cUL+UL
• C-Tick
• NCC
• Wi-Fi
• LVD
• UL2043
• BSMI
• RCM
• Wi-Fi-Certificate

Сертификаты

Заказ

DWL-8710AP   Внешняя беспроводная двухдиапазонная унифицированная точка доступа AC1200 с поддержкой РоЕ

DWL-8710AP/RU   Внешняя беспроводная двухдиапазонная унифицированная точка доступа AC1200 с поддержкой РоЕ


Дополнительное оборудование и аксессуары
ANT24-0800 Внешняя всенаправленная пассивная антенна, 8 dBi
ANT24-0801 Внешняя направленная пассивная антенна, 8.5 dBi
ANT24-1201 Внешняя направленная пассивная антенна, 12 dBi
ANT24-1202 Внешняя всенаправленная пассивная антенна, 12 dBi
ANT24-1400 Внешняя направленная пассивная антенна, 14 dBi
ANT24-1800 Внешняя направленная пассивная антенна двойной поляризации, 18 dBi
ANT24-2100 Внешняя направленная пассивная антенна, 21 dBi
ANT70-0800 Внешняя всенаправленная двухдиапазонная пассивная антенна, 8/10 dBi
ANT70-1000 Внешняя направленная двухдиапазонная пассивная антенна, 8/10 dBi
ANT70-1400N Внешняя направленная двухдиапазонная пассивная антенна тройной поляризации, 11/12 dBi
ANT70-1800 Внешняя направленная двухдиапазонная пассивная антенна, 14/18 dBi
ANT24-CB06N* Удлинитель для антенны длиной 6 м с разъемами N Plug / N Jack
ANT24-CB09N* Кабельный удлинитель длиной 9 м с разъемами N Plug / N Jack для антенны
ANT70-CB1N* Кабель для антенны длиной 1 м с разъемами N Plug
ANT70-SP* Модуль грозозащиты
*Только с внешними антеннами.

Изображения

DWL-8710AP/Ax

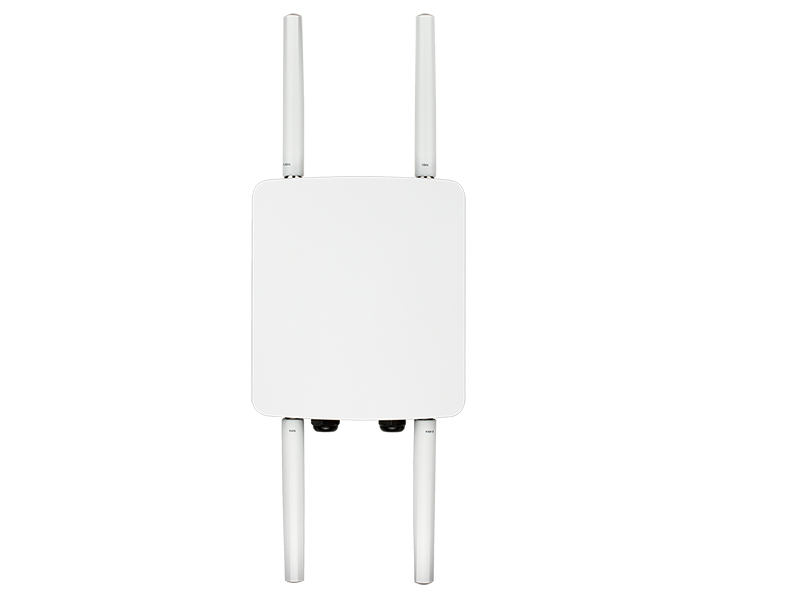

Вид спереди

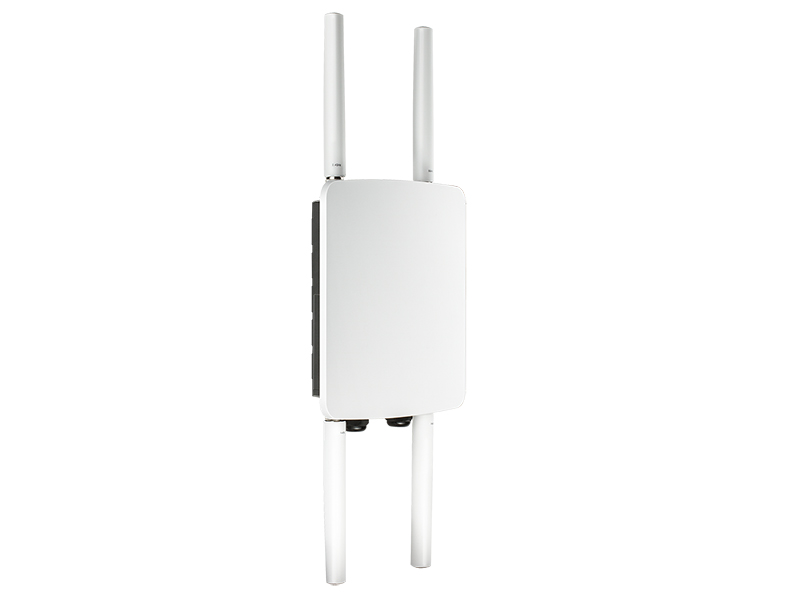

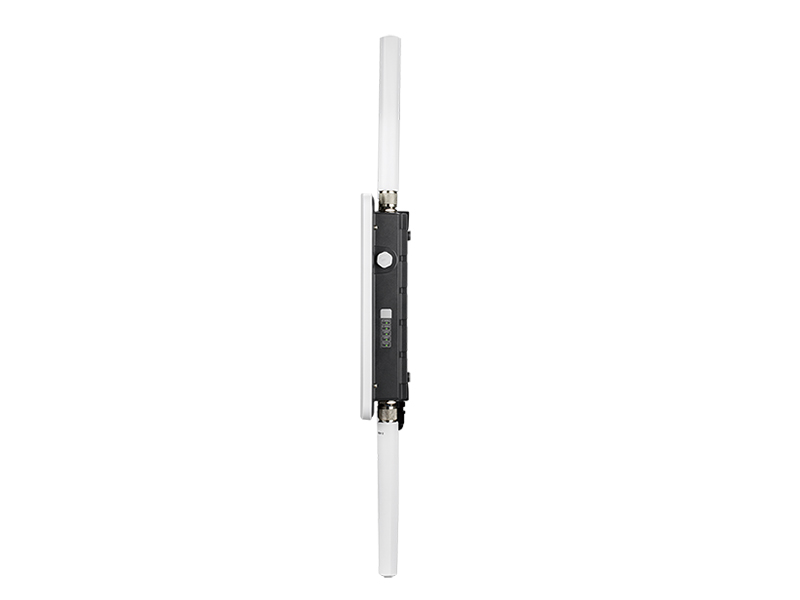

Вид справа
Вид слева

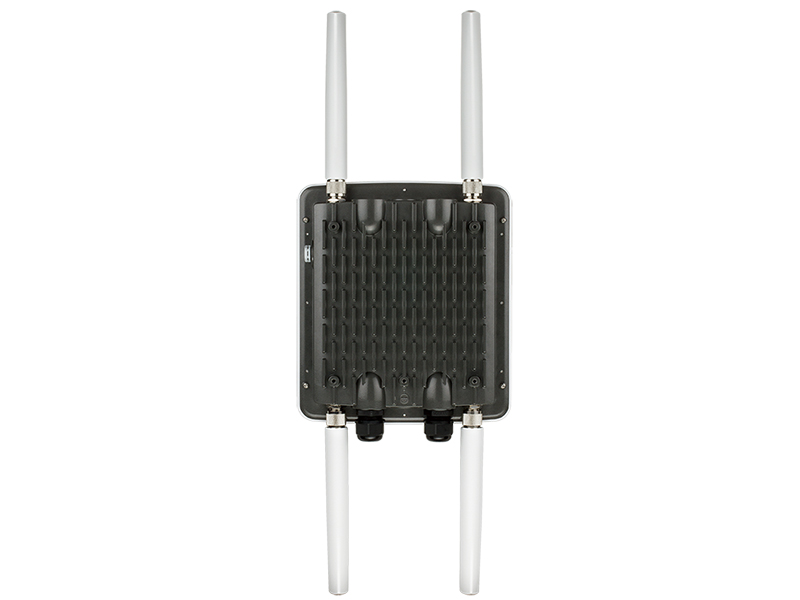

Вид сзади

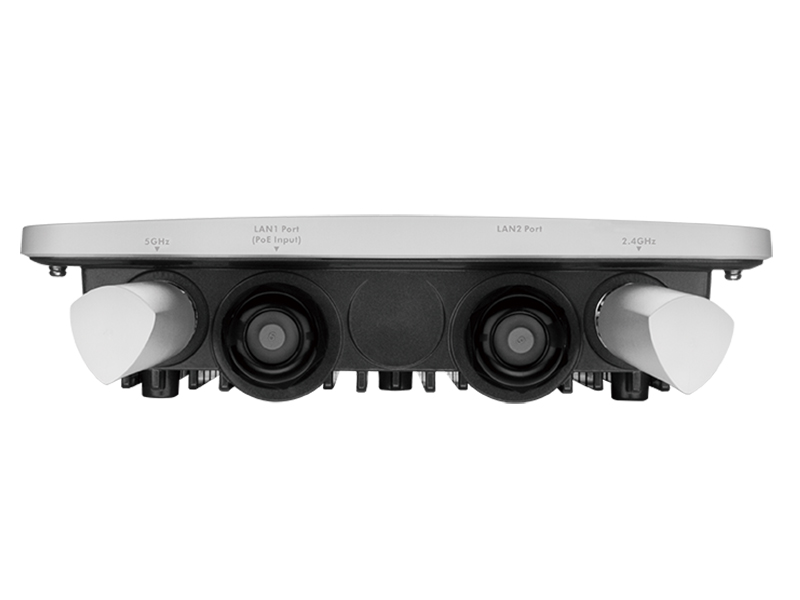

Вид сверху
