DAP-3712

Внешняя беспроводная точка доступа / мост с поддержкой PoE (802.11ac, до 20 км)

Описание

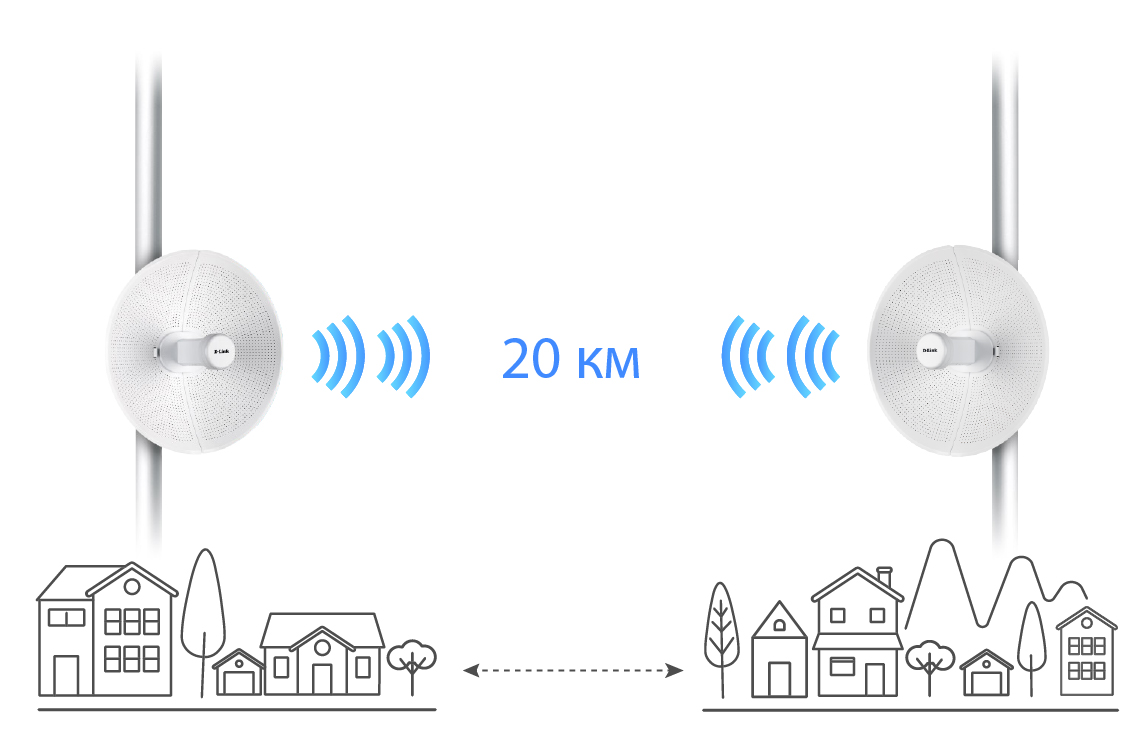

Внешняя беспроводная точка доступа DAP-3712 стандарта 802.11ac предназначена передачи данных на дальние расстояния. Точка доступа адаптирована для работы в неблагоприятных погодных условиях и рекомендована для объединения территориально распределенных объектов, где подведение традиционной кабельной инфраструктуры невозможно или экономически нецелесообразно. При работе в зоне прямой видимости DAP-3712 обеспечивает беспроводную передачу данных на расстояние до 20 км1.

Быстрый Wi Fi для передачи данных на большое расстояние

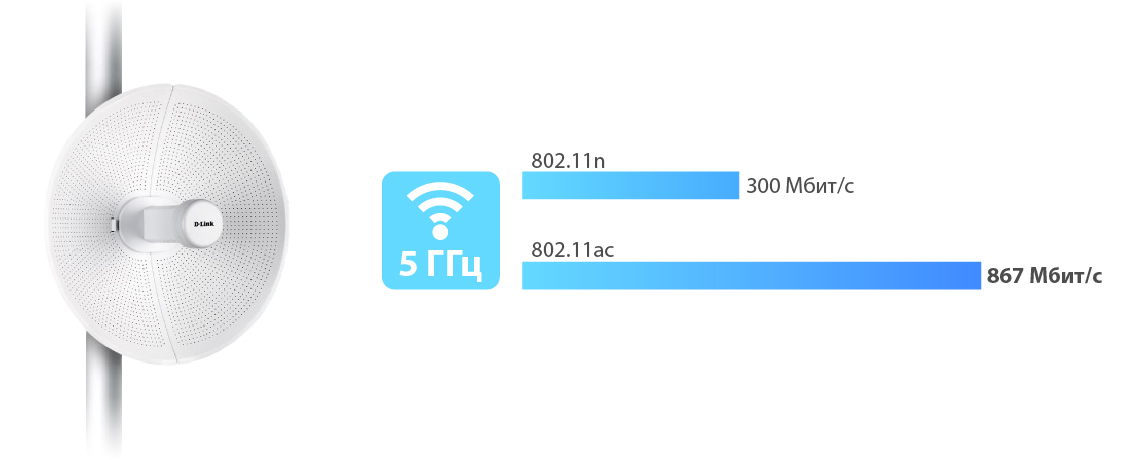

DAP-3712 поддерживает стандарты беспроводной связи 802.11n/ac и работу в диапазоне частот 5 ГГц со скоростью соединения до 867 Мбит/с1.

Точка доступа оснащена внешней направленной антенной с коэффициентом усиления 23 dBi, обеспечивающей высокий уровень сигнала даже на значительном расстоянии. Использование менее загруженной полосы 5 ГГц позволяет избежать помех, создаваемых другим радиоборудованием, обеспечивает повышенную работоспособность беспроводного соединения и максимальную скорость передачи данных. Кроме того, порт LAN 10/100/1000Base-T с поддержкой PoE позволяет использовать проводную среду передачи данных. Таким образом, DAP-3712 можно рекомендовать для организации транспортной беспроводной сети как в малонаселенных районах с минимальным количеством радиопомех, так и в условиях городской застройки.

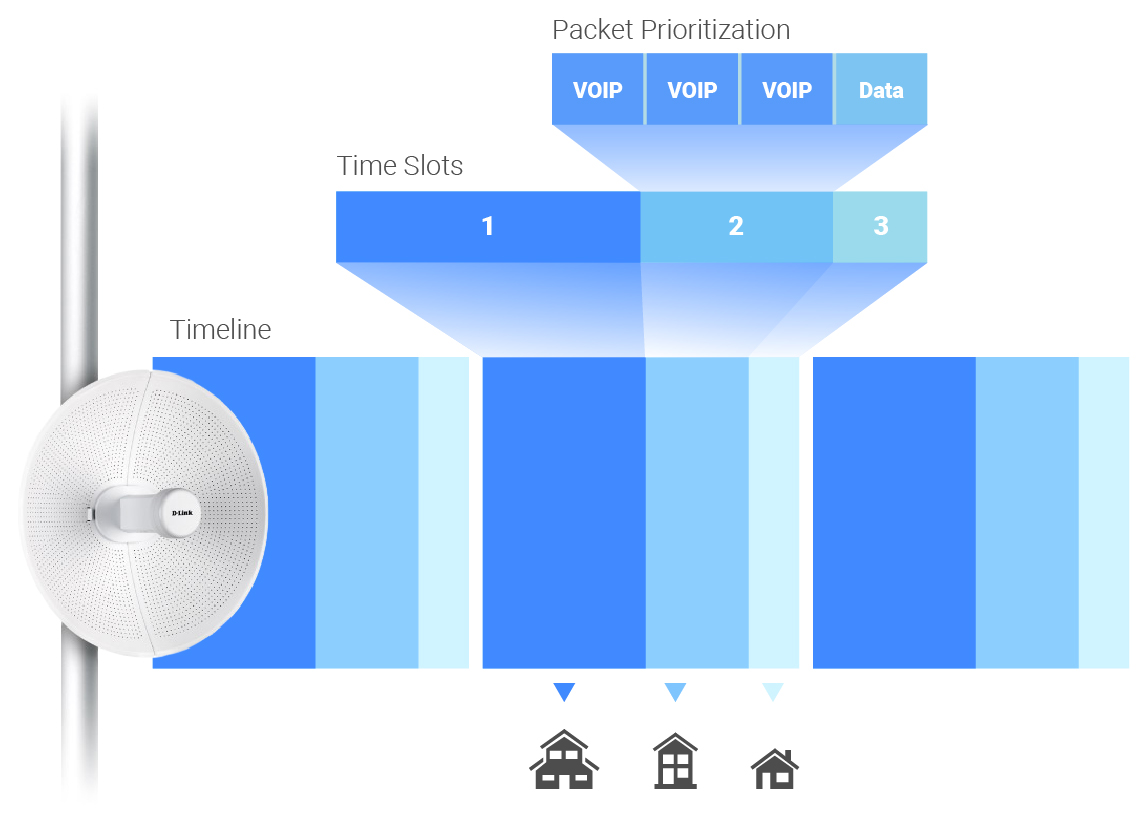

Множественный доступ с разделением по времени (TDMA)
Благодаря применению технологии Time Division Multiple Access (TDMA) доступ к каналу связи предоставляется участникам информационного обмена в разные, циклически повторяющиеся промежутки времени, что позволяет избежать возникновения коллизий и поддерживать высокую скорость передачи данных.

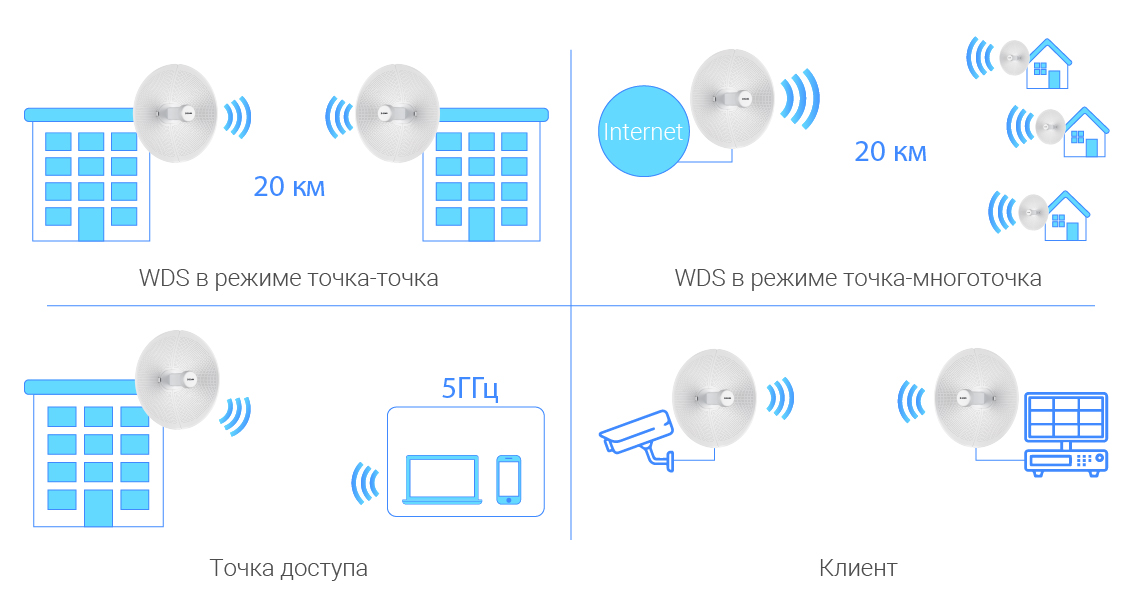

Режимы работы
Точка доступа DAP-3712 поддерживает четыре режима работы, что позволяет использовать ее для решения широкого спектра сетевых задач.
В режиме точки доступа к DAP-3712 могут подключаться беспроводные устройства стандартов 802.11ac/n/a, работающие в диапазоне 5 ГГц.
В режиме беспроводного клиента DAP-3712 может подключиться к существующей беспроводной сети и обеспечить доступ к ресурсам этой сети для устройств, подключенных к портам LAN.
Режимы работы WDS точка доступа и WDS клиент позволяют организовать беспроводное соединение с другими DAP-3711/3712 и объединить несколько сегментов проводной сети в общую локальную сеть без необходимости прокладки кабельной линии связи. Подключение обычных беспроводных клиентов к точкам в режимах WDS точка доступа и WDS клиент невозможно.

Управление сетевыми ресурсами

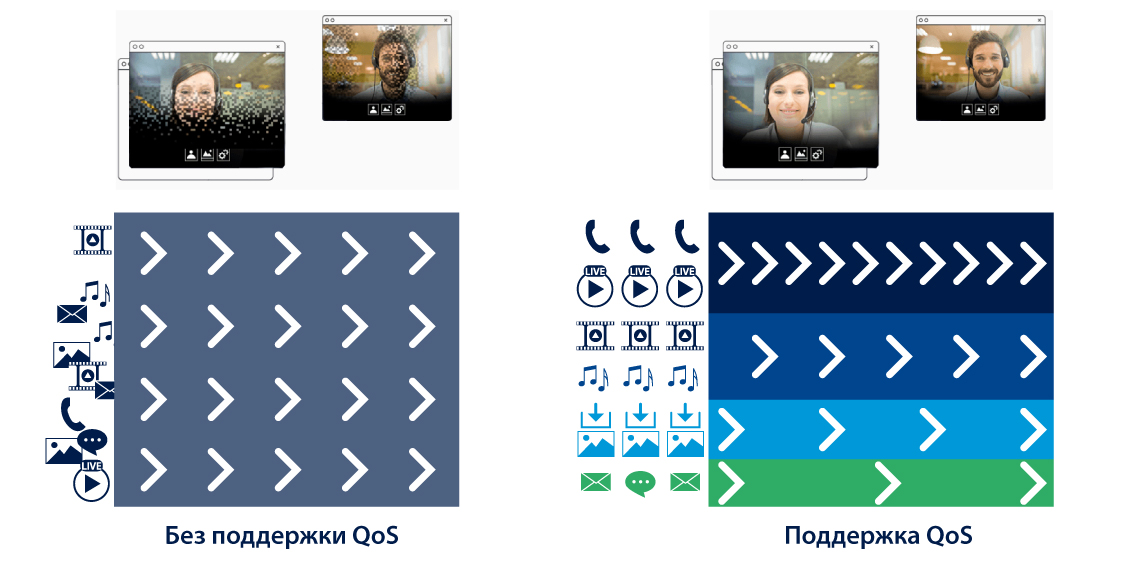

DAP-3712 поддерживает функционал 802.1Q VLAN, который позволяет передавать тегированный трафик по беспроводной сети в режимах WDS, а также может использоваться для сегментации трафика пользователей с целью повышения безопасности. Механизм изоляции клиентов повышает безопасность сети, так как беспроводные пользователи не могут “видеть” друг друга, и уменьшается вероятность несанкционированного доступа к данным. Стандарт 802.1p Quality of Service (QoS) и технология WMM (Wi-Fi Multimedia) позволяют увеличить производительность сети при одновременной передаче разных типов трафика, а также обеспечивают приоритизацию чувствительного к задержкам трафика, например VoIP или потокового видео.

Безопасность и инструменты управления
Для защиты передаваемых по Wi-Fi данных точка доступа поддерживает шифрование WPA2 AES (Personal/Enterprise), фильтрацию клиентов по MAC-адресам и функцию отключения вещания SSID для ограничения доступа посторонних лиц к внутренней сети. Управление и мониторинг осуществляются через Web-интерфейс.

Спроектирована для работы в сложных условиях эксплуатации
Точка доступа DAP-3712 предназначена для работы в температурном диапазоне от -40 °C до 65 °C. Корпус изготовлен из ударопрочного негорючего ABS-пластика и защищен от проникновения пыли и влаги по стандарту IP66. Помимо этого, устройство имеет встроенную защиту от статического электричества потенциалом до 8 кВ.

Поддержка PoE для простой и быстрой установки
Питание осуществляется по технологии PoE от коммутатора с поддержкой PoE 802.3at или с помощью входящего в комплект поставки инжектора, что упрощает установку оборудования в местах с ограничениями по подаче электропитания.

1Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11ac и IEEE 802.11n. Реальная пропускная способность может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.

Характеристики

Аппаратное обеспечение
Интерфейсы
• 802.11a/n/ac 5 ГГц
• Порт LAN 10/100/1000Base-T с поддержкой PoE
Индикаторы
• Уровень сигнала
   - Горит один элемент — низкий уровень сигнала
   - Горят два элемента — средний уровень сигнала
   - Горят три элемента — высокий уровень сигнала
Кнопки
• Кнопка сброса к заводским настройкам
PoE
• 802.3at PoE (PoE-инжектор входит в комплект поставки)
Антенна
• Внешняя направленная антенна с коэффициентом усиления 23 dBi
Ширина диаграммы направленности антенны
• По горизонтали: 10°
• По вертикали: 10°
Схема MIMO
• 2x2
Корпус
• Всепогодный корпус (стандарт IP66)
• АБС-пластик
Параметры беспроводного модуля
Стандарты
• IEEE 802.11a/n/ac
Диапазон частот
• 802.11a/n/ac: от 5,15 ГГц до 5,35 ГГц, от 5,65 ГГц до 5,85 ГГц1
Безопасность беспроводного соединения
• 802.1Q VLAN
• Изоляция клиентов
• Фильтрация по IP/MAC-адресам
• AES и TKIP
• WPA2 AES - Personal/Enterprise
Скорость беспроводного соединения2
• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n: до 300 Мбит/с
• IEEE 802.11ac: до 867 Мбит/с
Выходная мощность передатчика
Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
Для региона Россия (RU) выходная мощность передатчика ограничена до 20 dBm в диапазоне 5150 – 5350 МГц, максимальная мощность передатчика без ограничений - до 27 dBm.
• IEEE 802.11a:
20±2 dBm при 6~54 Мбит/с
• IEEE 802.11n:
20±2 dBm при MCS0-MCS15
• IEEE 802.11ac:
20±2 dBm при MCS0, MCS9
Чувствительность приемника
• IEEE 802.11a:
   -91±2 dBm при 6 Мбит/с
   -74±2 dBm при 54 Мбит/с
• IEEE 802.11n:
5 ГГц/HT-20:
-91 dBm при MCS0/8
-71 dBm при MCS7/15
5 ГГц/HT-40:
-89 dBm при MCS0/8
-69 dBm при MCS7/15
• IEEE 802.11ac:
VHT-20:
-91 dBm при MCS0
-66 dBm при MCS8
VHT-40:
-87 dBm при MCS0
-64 dBm при MCS9
VHT-80:
-84 dBm при MCS0
-60 dBm при MCS9
Функциональные возможности
Сетевое управление
• Web-интерфейс (HTTP)
Поддерживаемые функции
• Quality of Service (QoS)
   - WMM
• Автоматический выбор канала
• Настройка мощности передачтика
• Выключение вещания SSID
Режимы работы
• Точка доступа
• Клиент
• WDS с точкой доступа
• WDS
Системные инструменты
• Ping
• Traceroute
• NTP
• Ping watchdog
• Системный журнал
• Анализатор спектра
• Тестирование пропускной способности (Iperf)
Технология Smart Wireless
• TDMA
• Auto ACK
• Интеллектуальное управление скоростью
• Предотвращение помех совмещенного канала
Расширенные функции
• Ограничение количества клиентов
Тип LAN
• Static
• DHCP
Мониторинг
• Пропускная способность
• Интерфейсы
• Таблица маршрутов
• Таблица состояния моста
• Таблица ARP
• Информация о точке доступа
• Системный журнал
Обновление программного обеспечения
• Обновление через Web-интерфейс
Физические параметры
Вес
• 900 г
Размеры
• Диаметр: 372 мм
• Высота: 241 мм
Условия эксплуатации
Питание
• PoE 802.3at
Макс. потребляемая мощность
• 12 Вт
Защита от статического электричества
• До 8 кВ
Температура
• Рабочая: от -40 до 65 °C
• Хранения: от -40 до 85 °C
Влажность
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 95% без конденсата
Комплект поставки
• Беспроводная точка доступа DAP-3712
• PoE-инжектор
• Кабель питания
• Монтажная стяжка
• Краткое руководство по установке
Прочее
Сертификаты
• CE
• FCC
Антенна

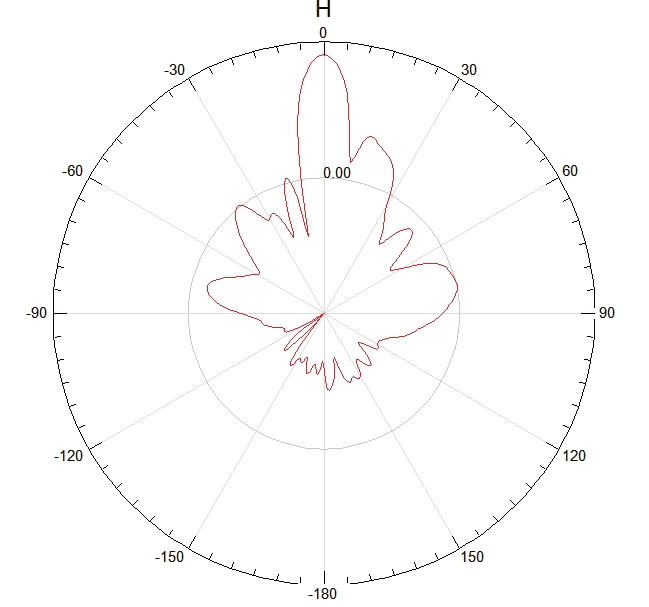

Горизонтальная плоскость

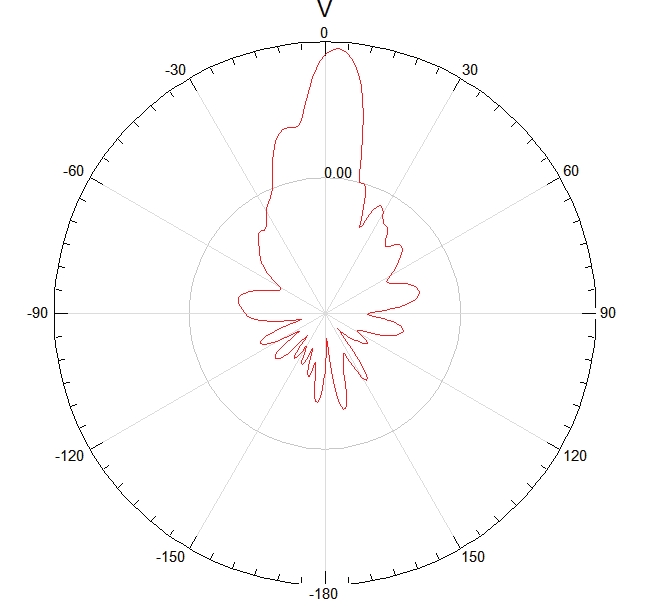

Вертикальная плоскость

1Помните, что диапазоны рабочих частот изменяются в зависимости от норм и законов отдельных стран. DAP-3712 может не поддерживать диапазоны частот 5,25-5,35 ГГц и 5,47-5,725 ГГц в определенных регионах.
2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11ac и IEEE 802.11n. Реальная пропускная способность может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.

Сертификаты

Заказ

DAP-3712/A1A
Внешняя беспроводная точка доступа/мост AC867, 5ГГц, 1000Base-T PoE, -40..60°C

Изображения

DAP-3712/A1

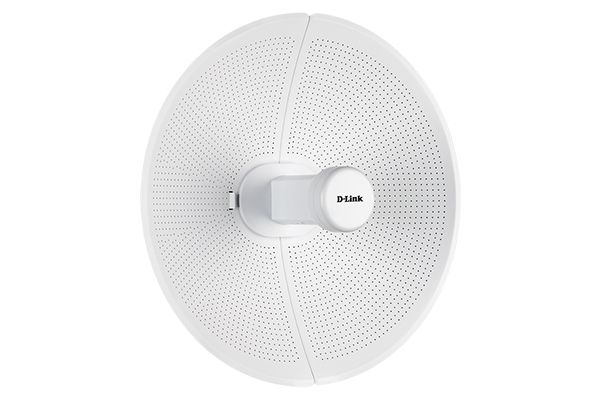

Вид спереди

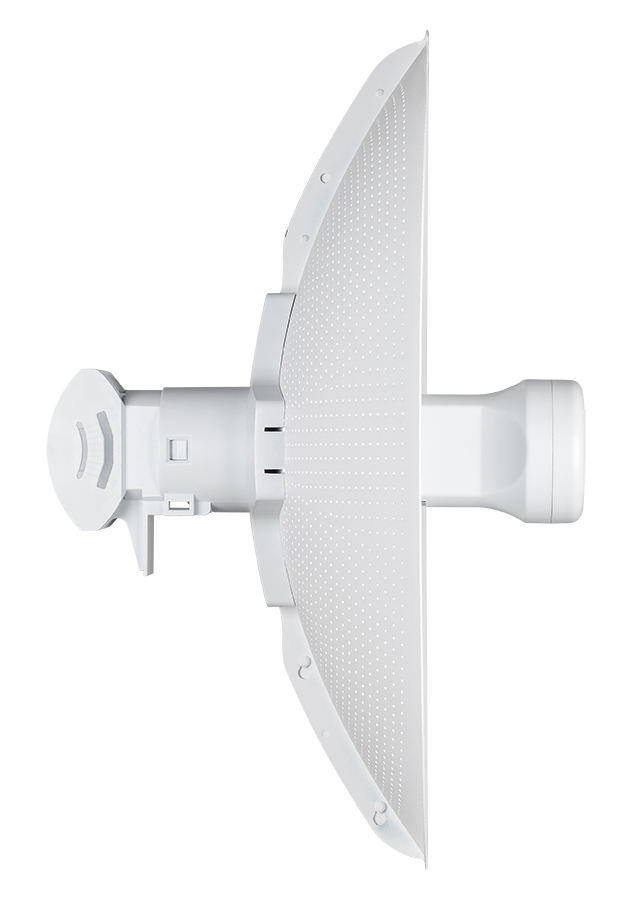

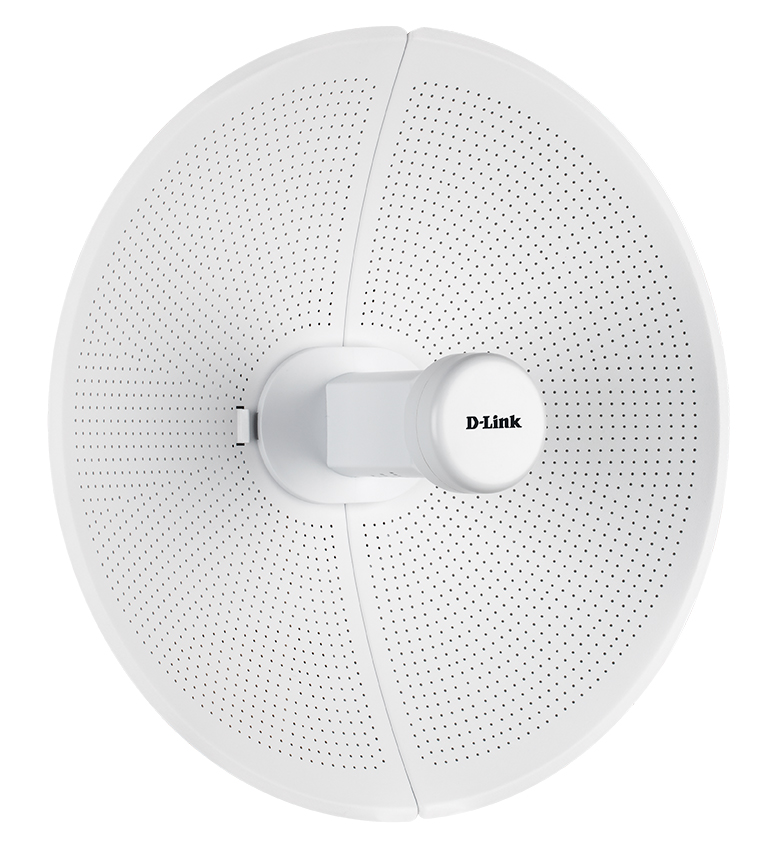

Вид справа
Вид слева

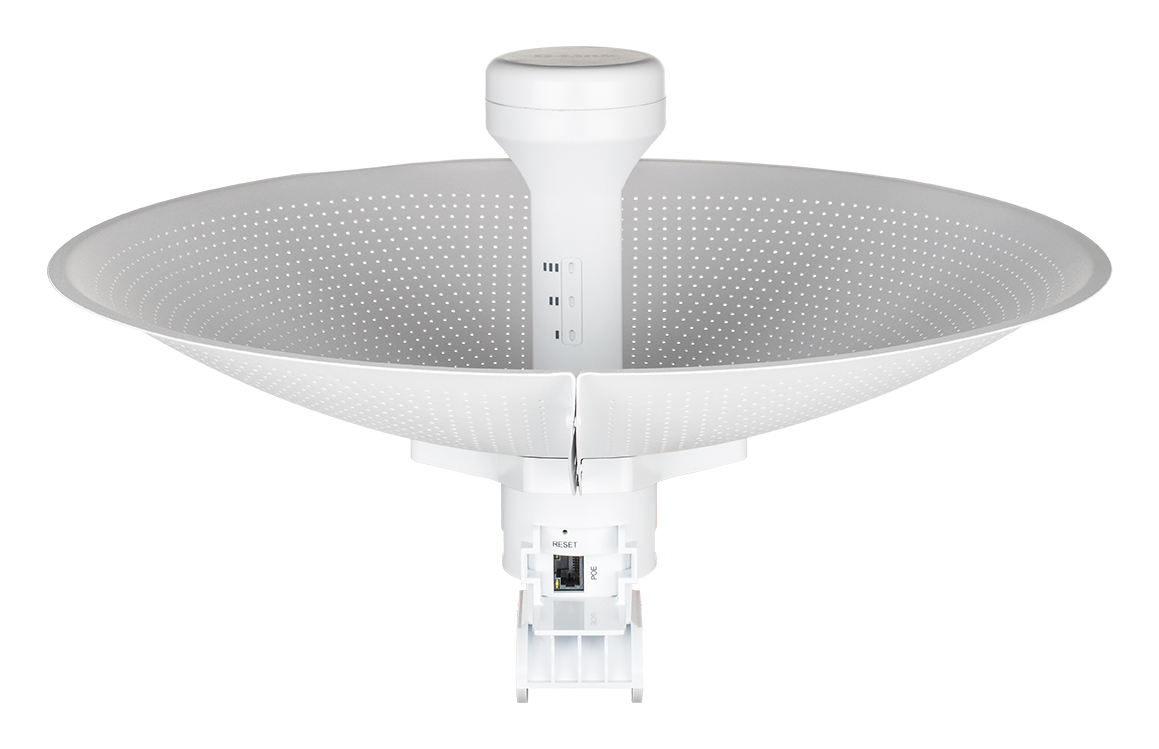

Вид снизу
