DIS-100G-06Новинка
Промышленный коммутатор с 4 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP
Сипаттамасы
Промышленный коммутатор DIS-100G-06, оснащенный 4 портами 10/100/1000Base-T, а также 2 портами 1000Base-X SFP, которые используются для организации подключения к высокоскоростной магистрали, предназначен для применения в сетях промышленных предприятий.
Надежная конструкция
Металлический корпус (стандарт IP40) и широкий диапазон рабочих температур позволяют использовать DIS-100G-06 в неблагоприятных условиях окружающей среды. Высокий уровень электромагнитной совместимости обеспечивает устойчивость коммутатора к воздействию сильных электромагнитных помех, а пассивная система охлаждения – бесшумную работу коммутатора. Устройство может быть установлено на DIN-рейку с помощью соответствующего кронштейна.
Защита от статического электричества 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению и предотвращает повреждение коммутатора и подключенных к нему устройств.
Резервирование питания

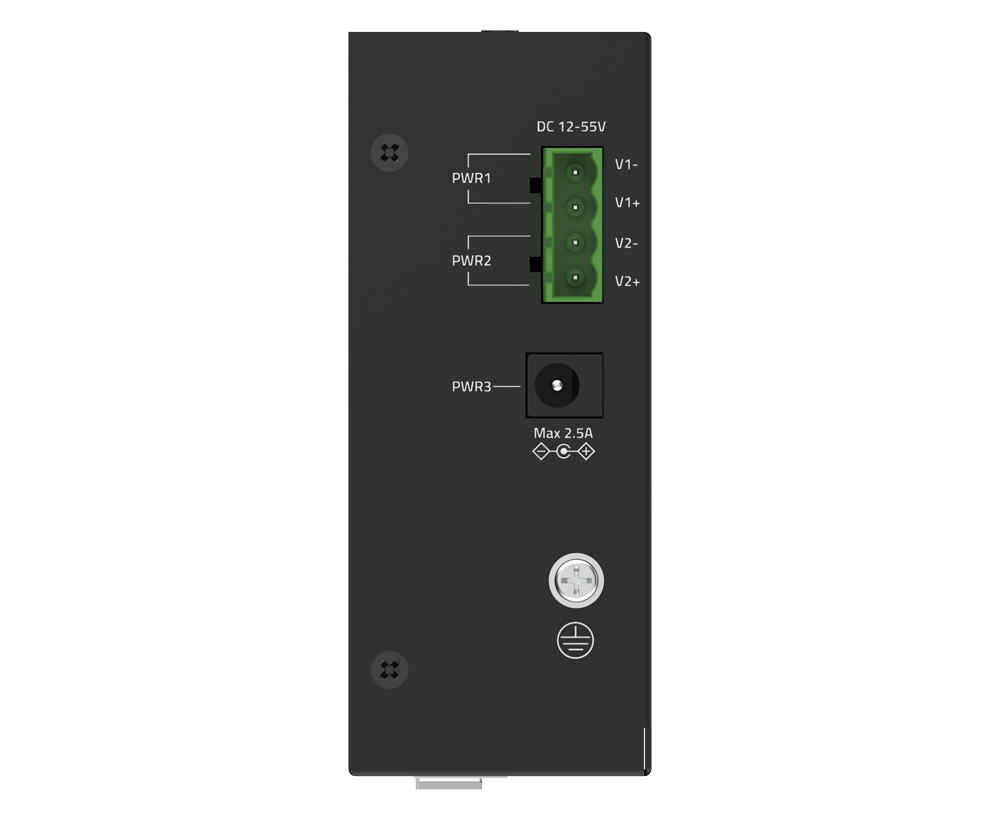

DIS-100G-06 оснащен клеммным блоком для подключения до двух независимых источников питания DC1 и предоставляет пользователю возможность обеспечить бесперебойное питание в случае сбоя основного источника. На коммутаторе также предусмотрен разъем для подключения адаптера питания DC2.
Простая установка
Коммутатор DIS-100G-06 поддерживает технологию Plug-and-play, позволяющую подключать к нему устройства без произведения дополнительных настроек. Поддержка автоматического определения полярности MDI/MDIX на всех медных портах исключает необходимость использования кроссовых кабелей при подключении к другому коммутатору.
Экономия электроэнергии
Коммутатор DIS-100G-06 соответствует стандарту IEEE 802.3az Energy-Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. DIS-100G-06 также поддерживает технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматический переход неактивных портов в спящий режим.
1Источники питания DC не входят в комплект поставки.
2Адаптер питания не входит в комплект поставки.
Сипаттамалары
|
Аппаратное обеспечение
|
|
|
Процессор
|
• 500 МГц
|
|
Оперативная память
|
• 128 МБ
|
|
Flash-память
|
• 16 МБ
|
|
Интерфейсы
|
• 4 порта 10/100/1000Base-T
• 2 порта 1000Base-X SFP
|
|
Индикаторы
|
• Power
- Горит зеленым светом - питание включено
• Link/Act (на порт)
- Горит зеленым светом - к порту подключено устройство
- Мигает зеленым светом – на порту выполняется передача данных
|
|
Разъем питания
|
• DC: клеммный блок для подключения до двух независимых источников питания1 (от 12 В до 55 В DC)
• Разъем для подключения адаптера питания2 (постоянный ток)
|
|
Корпус
|
• Металлический корпус (стандарт IP40)
|
|
Установка
|
• На DIN-рейку
|
|
Функционал
|
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Дуплексный режим
|
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с
|
|
Дополнительные функции
|
• Экономия электроэнергии за счет определения статуса соединения
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 12 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Размер таблицы MAC-адресов
|
• 8K записей
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 8,92 Mpps
|
|
Буфер пакетов
|
• 4,1 МБ
|
|
Jumbo-фрейм
|
• 9 КБ
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 108 x 44 x 138 мм
|
|
Вес
|
• 0,61 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• Клеммный блок: DC 12-55 В / 0,6 А (с возможностью подключения до двух источников питания (не входят в комплект поставки))
• Внешний адаптер питания (не входит в комплект поставки):
- Выход: DC 12-55 В / 2,5 А
|
|
Максимальная потребляемая мощность
|
• 6,3 Вт
|
|
Потребляемая мощность в режиме ожидания
|
• 2,49 Вт
|
|
Тепловыделение
|
• 6,3 Вт (21,5 БТЕ/час)
|
|
MTBF (часы)
|
• Более 200 000 часов
|
|
Уровень шума
|
• 0 дБ
|
|
Защита от статического электричества
|
• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)
|
|
Система вентиляции
|
• Пассивная
|
|
Температура
|
• Рабочая: от -40 до 75 °C
• Хранения: от -40 до 85 °C
|
|
Влажность
|
• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 5% до 95% без конденсата
|
|
Комплект поставки
|
|
|
• Коммутатор DIS-100G-06
• Клеммный блок
• Комплект для установки на DIN-рейку
• Краткое руководство по установке
|
|
|
Совместимое оборудование
|
|
|
SFP-трансиверы
|
• DIS-S301SX
• DIS-S302SX
• DIS-S310LX
• DIS-S350LHX
• DIS-S380ZX
|
|
Прочее
|
|
|
Сертификаты
|
• RoHS
|
|
Безопасность
|
• cUL
• CB
• CE
• BSMI
|
|
EMI
|
• CE Class A
• VCCI Class A
• FCC Class A
• IC
• BSMI
• RCM
|
1Источники питания DC не входят в комплект поставки.
2Адаптер питания не входит в комплект поставки.
Сертификаттар
Тапсырысқа арналған ақпарат
|
DIS-100G-06/A1A
|
Промышленный коммутатор, 4x1000Base-T, 2x1000Base-X SFP, -40..75°C
(Питание 12-55 В DC с возможностью подключения до двух источников питания. Источники питания не входят в комплект поставки)
|
|
Дополнительные SFP-трансиверы
|
|
|
DIS-S301SX
|
Промышленный SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м, - 40°..85°C
|
|
DIS-S302SX
|
Промышленный SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км, - 40°..85°C
|
|
DIS-S310LX
|
Промышленный SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км, - 40°..85°C
|
|
DIS-S350LHX
|
Промышленный SFP-трансивер, 1000Base-LHX (Duplex LC), 1550нм, одномод, до 50км1, - 40°..85°C
|
|
DIS-S380ZX
|
Промышленный SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1, - 40°..85°C
|
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.
Кескіндері

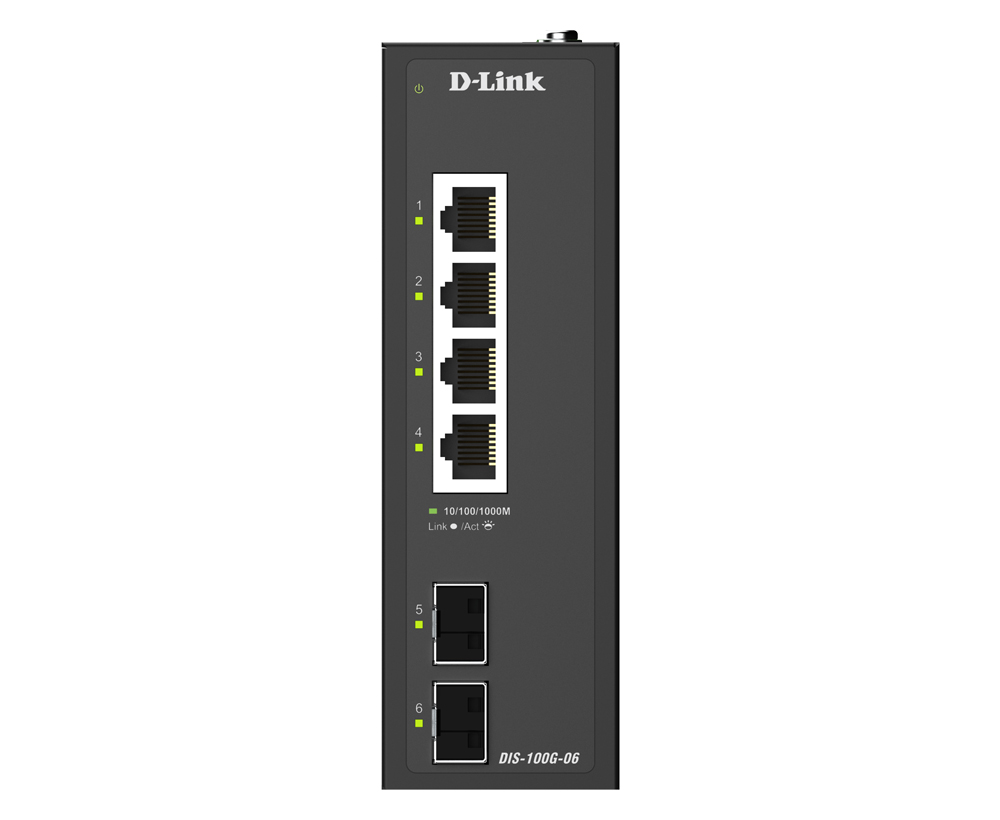

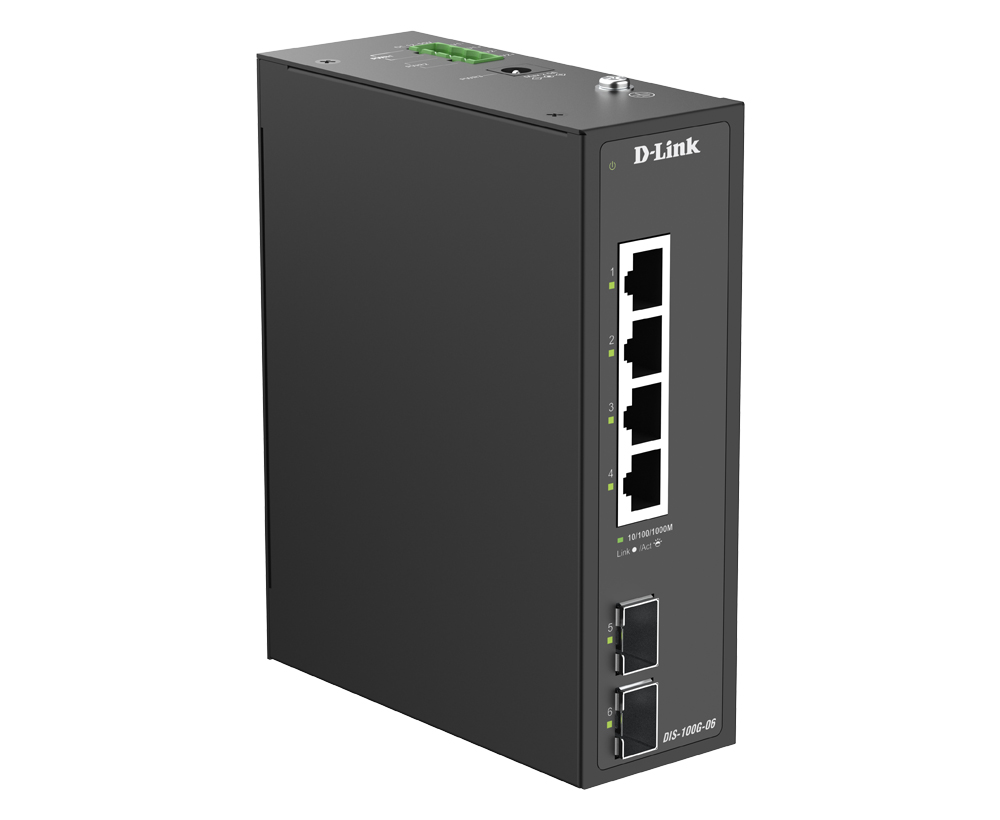

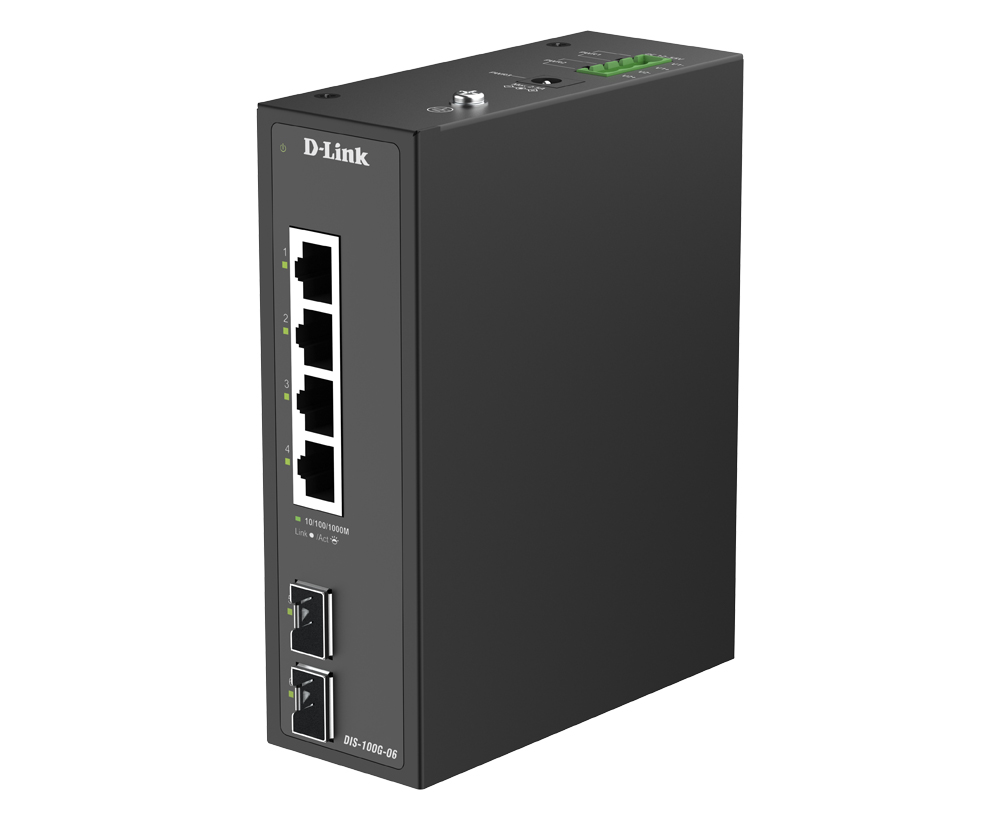

DIS-100G-06/A1
