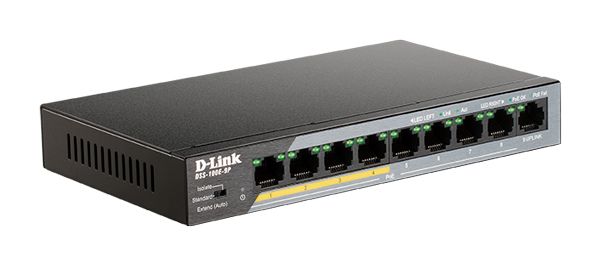

D-Link DSS-100E-9P

DSS-100E-9P

DSS-100E-9PEOL

Неуправляемый коммутатор с 8 портами 10/100Base-TX и 1 портом 10/100/1000Base-T (8 портов PoE 802.3af/at, PoE‐бюджет 92 Вт, дальность до 250 м)

Описание

Рекомендованная замена - DSS-200G-10MP

Два режима работы

Коммутатор DSS-100E-9P оснащен двухпозиционным DIP-переключателем, позволяющим использовать два режима работы: Standard и Isolate.

В режиме Standard трафик может передаваться между всеми портами коммутатора, и они работают как порты обычного неуправляемого коммутатора. Порты 1-4 поддерживают функцию приоритета портов для оптимизации трафика.

В режиме Isolate трафик между портами 1-8 передаваться не может, но каждый из них может обмениваться трафиком с портом 9.

Подача питания и передача данных на увеличенное расстояние

Коммутатор DSS-100E-9P автоматически определяет необходимость передачи данных на увеличенное расстояние без применения каких-либо настроек. Коммутатор поддерживает передачу данных и подачу питания по Ethernet-кабелю на расстояние до 250 м.¹ При использовании дополнительных PoE-повторителей DPE-302GE дальность подключения можно увеличить до 650 м.

Power over Ethernet

8 портов коммутатора DSS-100E-9P поддерживают стандарты IEEE 802.3af/802.3at PoE. Каждый порт подает питание мощностью до 15,4 Вт/30 Вт при общем PoE-бюджете коммутатора 92 Вт, что позволяет пользователям подключать к DSS-100E-9P устройства, совместимые со стандартами IEEE 802.3af/802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.

Uplink-порт 10/100/1000Base-T

Коммутатор DSS-100E-9P оснащен uplink-портом 10/100/1000Base-T для подключения сетевого видеорегистратора (NVR), накопителя или вышестоящего коммутатора.

Установка Plug-and-play

Коммутатор DSS-100E-9P поддерживает технологию Plug-and-play, позволяющую подключать к нему устройства без произведения настроек. Поддержка автоматического определения MDI/MDIX на всех портах исключает необходимость использования кроссовых кабелей при подключении к другому коммутатору. Функция автосогласования на каждом порту позволяет определить скорость подключения к сетевому устройству и выполнить интеллектуальную настройку для получения оптимальной совместимости и производительности.

¹Реальное расстояние передачи будет зависеть от качества кабеля и типа подключенной сетевой камеры. Коммутатор поддерживает расстояние передачи до 250 м по Ethernet-кабелю категории 5e, но при этом скорость передачи данных не будет превышать 10 Мбит/с.

Характеристики

Аппаратное обеспечение
Интерфейсы	• 8 портов 10/100Base-TX с поддержкой PoE • 1 порт 10/100/1000Base-T
Индикаторы	• Power • Link/Activity/Speed (на порт) • PoE OK/PoE Fail (на порт PoE)
DIP-переключатели	• Двухпозиционный DIP-переключатель (режимы Standard и Isolate)
Разъем питания	• Разъем для подключения адаптера питания (постоянный ток)
Функционал
Стандарты и функции	• IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • Управление потоком IEEE 802.3x • Автоматическое определение MDI/MDIX на всех портах
Производительность
Коммутационная матрица	• 3,6 Гбит/с
Метод коммутации	• Store-and-forward
Размер таблицы MAC-адресов	• 2K записей
Макс. скорость перенаправления 64-байтных пакетов	• 2,6784 Mpps
Буфер пакетов	• 128 КБ
PoE
Стандарт PoE	• IEEE 802.3af • IEEE 802.3at
Порты с поддержкой PoE	• Порты 1-8
Бюджет мощности PoE	• 92 Вт (макс. 30 Вт на порт PoE)
Физические параметры
Размеры (Д x Ш x В)	• 177 x 104 x 26 мм
Вес	• 0,41 кг
Условия эксплуатации
Питание	• Внешний адаптер питания: - Выход: 51 В постоянного тока 2 А
Максимальная потребляемая мощность	• 113,4 Вт (функция PoE включена) • 4,57 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания	• 3,12 Вт (100 В) • 3,5 Вт (240 В)
Тепловыделение	• Макс.: 9,99 Вт (34,1 БТЕ/час) • В режиме ожидания: 3,13 Вт (10,7 БТЕ/час)
MTBF (часы)	• 52 308
Уровень шума	• 0 дБ
Защита от статического электричества	• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)
Система вентиляции	• Пассивная
Температура	• Рабочая: от 0 до 40 °C • Хранения: от -40 до 70 °C
Влажность	• При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата
Комплект поставки
• Коммутатор DSS-100E-9P • Адаптер питания • Краткое руководство по установке
Прочее
Безопасность	• LVD
Сертификаты	• CE • FCC • RCM • RoHS
